Banc test spectro
20 décembre 2022

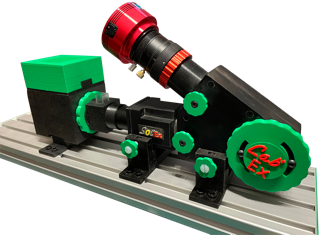

Un montage qui permet de réaliser des spectres de divers sources lumineuses, liquides, filtres, optiques, minéraux, etc..
A set-up that allows you to make spectra of various light sources, liquids, filters, optics, minerals, etc..

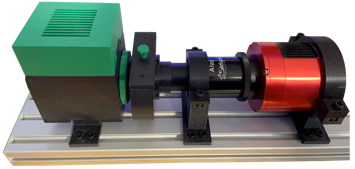

On peut utiliser le banc test avec les spectrographes Sol’Ex, Star’Ex et Alpy 600.
The test bench can be used with Sol'Ex, Star'Ex and Alpy 600 spectrographs.
Le système est modulaire et comporte plusieurs éléments :
The system is modular and has several components
-

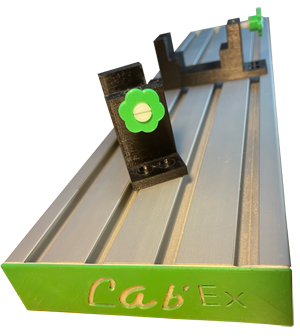

•Le banc optique et les brides de maintient du spectrographe
The optical bench and the holding clamps of the spectrograph
Fichiers impression 3D : 7 fichiers
3D printing files : 7 files
Notice de montage
Assembly instructions

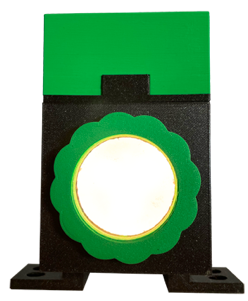

• Le module lumière avec sa lampe de calibration
The light module with its calibration lamp
Fichiers impression 3D : 8 fichiers
3D printing files : 8 files
Notice de montage
Assembly instructions
• Le module liquide
The liquid module
Fichiers impression 3D :
3D printing files :
Notice de montage
Assembly instructions

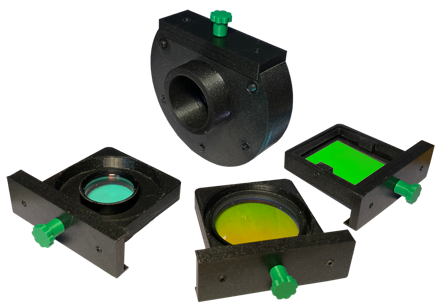

• Le module porte filtre
The filter holder module
Fichiers impression 3D :
3D printing files :
Notice de montage
Assembly instructions
Attention : le projet tel qu'il est décrit sur cette page est mis à disposition de la communauté amateur sans aucune garantis de succés. Il est proposé tel quel et gratuitement, Le projet dans son ensemble peut nécessiter des ajustements. L'auteur décline toute responsabilité sur le bon fonctionnement du Lab'Ex car dépendant des divers fournitures qui risquent de ne plus être disponibles ou différentes.
Le module lumière demande une attention toute particulière car fait intervenir de la haute tension. L'auteur décline toutes responsabilités sur son usage ou sa mauvaise utilisation.
Warning : Please note that the project as described on this page is made available free of charge to the amateur community, with no guarantee of success. It is offered as is, and may require adjustments. The author declines all responsibility for the proper functioning of Lab'Ex, as it depends on various supplies that may no longer be available or may be different.
The lighting module requires special attention as it involves high voltage. The author declines all responsibility for its use or misuse.
A lire avant de se lancer dans sa réalisation
Read this before you get started
Aucun support technique ne sera assuré par son auteur.
No technical support will be provided by the author.
